凝結水回收裝置由哪些組成

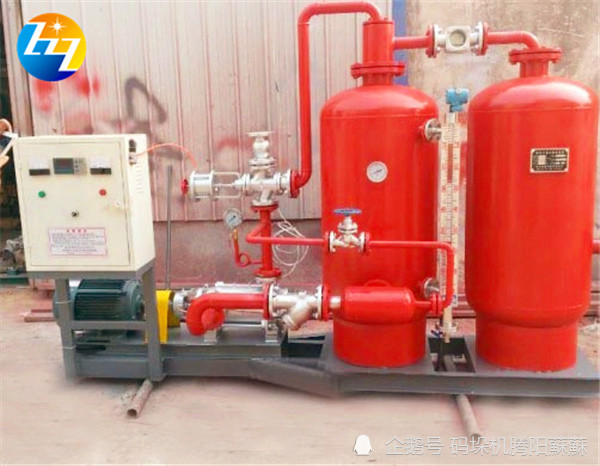

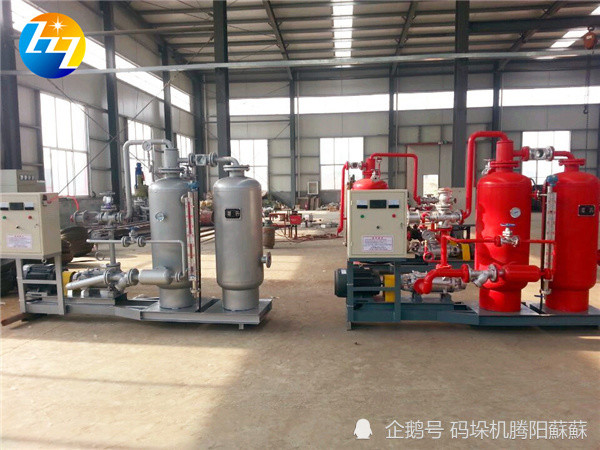

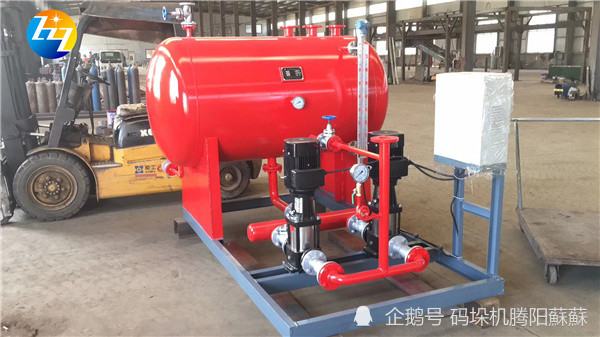

蒸汽回收機由疏水閥、凝結水共網器、自動爬高器、閃蒸罐、輸送罐、處理裝置、除污器、冷凝水快排裝置，壓力平衡裝置、汽蝕消除器、蓄水箱、液位傳感器等組成。

1、疏水閥

疏水系統的重要設備即疏水器在節能和凝結水回收系統內起到了重要的作用。性能良好的疏水器不但能及時的完成阻汽排水和排不凝性氣體任務，而且也是整個凝結水回收和利用系統的重要門戶。

2、凝結水共網器

凝結水共網器利用流體力學射流理論，利用高壓凝結水或回收器循環泵的壓頭來引射中壓、低壓凝結水，平衡各支路凝結水的壓力，使各種壓力的凝結水均能回到閉式凝結水回收機組。

3、凝結水自動爬高器

凝結水是汽水兩相流，在爬高豎管中，容易產生汽阻、水擊、汽蝕問題，造成爬高能力下降。凝結水自動加壓器通過改變凝結水流態，將兩相流變為單相流，利用凝結水的背壓、二次閃蒸汽的反作用壓力和回水的重力，提升凝結水的爬高能力。

4、閃蒸罐

閃蒸罐是一種重要的節能裝置，用于從凝結水水中回收閃蒸蒸汽。過熱凝結水或鍋爐排污水沿閃蒸罐切線進入罐內，根據流體兩相流和渦流分離理論，在罐內擴容后，壓力降低，會在罐內產生閃蒸汽，可以引入低壓蒸汽管道或通過噴射器加壓后引入中壓管道，進入用熱設備，加熱物料，使原來低品質的熱能重新得到利用。聚集在下部的飽和凝結水流入，經疏水閥后流到凝結水回收裝置或除氧水箱。

5、凝結水低壓輸送器

凝結水回收裝置當多路共網時一路壓力遠遠低于其他路壓力，而該路凝結水量又較小，另加一臺回收器會造成初投資和運行費用的浪費;或當用汽壓力非常低時，且用熱點很分散，導致凝結水壓力很低，很難回收。凝結水低壓輸送器，是利用凝結水回收機組水泵出口高壓水引射低壓凝結水來進行工作。

6、凝結水精處理裝置

在凝結水進入總凝結水回水系統之前加設含油量在線監測設置和三通閥，一旦發生污染物含油量超標，立即旁通至污水管線并發出報警;在總回水管線的尾端加裝含油量、電導率在線監測裝置，一旦含油量超標或重金屬超標，立即旁通至脫鹽水系統，以使高溫凝結水得到充分回收和利用。
